- 5축CNC제어（동시4축제어）에 의한 윤곽형상의 고능률,원축·수직의 초정밀가공이 가능.
- 구면·요철연마가공이 가능.
- 숫돌자동깊이 베기 장치에 의해 초정밀연속가공이 가능.
- Z축은 프로그램가능한 다중 스토로크(stroke)설정과 저면연마가공이 가능.
- 세라믹（ceramic），유리，초경（超硬）가공가능.
- 각축의 접동면는 SKS3,열처리,랩(lap)마무리에 의한 뛰여난 내구성.

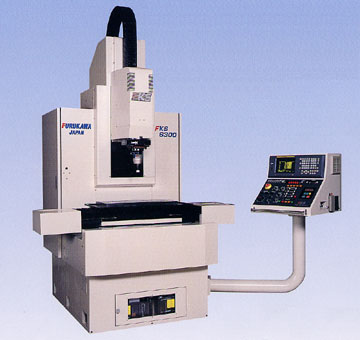

- 기계본체 W1,650×D1,861×H2,700,중량 3,150kg.

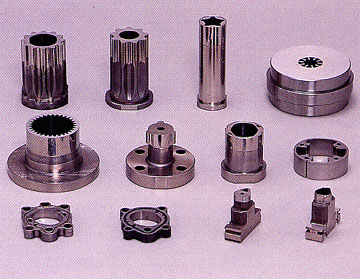

- 초정밀금형,초정밀캠(cam)형상,각종곡선형상,각종랜즈(lans),게이지(gage)류,초정밀부품등의 연마가공이 가능
| 위치결정정밀도 |
|
X·Y·Z축 |
|
|
0.001mm
|
| 직각도 |
|
X·Y축 |
|
|
0.002mm
|
|
|
Z축 |
|
|
0.002mm
|
| 평행도 |
|
|
|
|
0.002mm |
| 윤곽 |
|
|
|
|
0.0025mm/ 100mm |
명 칭
|
사 양
|
X축 스트로크(stroke)
|
450mm（좌우）
|
Y축 스트로크(stroke)
|
250mm（전후)
|
Z축 스트로크(stroke)
|
300mm（상하)
|
U축 스트로크(stroke)
|
6mm（자동추궁량)
38mm(수동조작편심량)
|
C축 스트로크(stroke)
|
360°
|
테이블(table)표면에서
스핀들 헤드(spindle head)선단까지
|
100∼400mm
|
스핀들(spindle)중심에서
칼럼(column)까지
|
243mm
|
테이블작업면의 크기
|
620×300mm
|
테이블의 최대적재중량
|
100kg
|
T수채（폭 ×개수 ×피치 (pitch)）
|
12×3×80mm
|
| 빨리보냄(G00)스피드 |
X·Y·Z축 |
|
C축 |
|
A축 |
|
1,000mm/min
40rpm
40rpm（옵션option）
|
연마보냄 (G01, G02, G03)
스피드(speed)
|
150mm/min (Max)
|
|
|
450mm/min
30rpm
30rpm（옵션(option)）
|
| 핸들(handle)보냄 (1눈금) |
X·Y·Z축 |
|
C축 |
|
U축 |
|
0.01, 0.001, 0.0001mm
0.01, 0.001, 0.0001deg
0.01, 0.001, 0.0001mm
|
연마구멍경
|
0.5∼50.0
（10숫돌사용시)
|
C축연속회전속도(20rpm 매）C축
|
280rpm (Max)
|

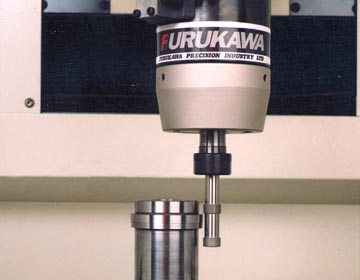

고주파스핀들(spindle)회전수
（무단계변속)
|
30,000∼60,000rpm
（효준）
6,000∼24,000rpm
（옵션(option)）
6,000∼36,000rpm
（옵션(option)）
60,000∼80,000rpm
（옵션(option)）
|
전원
|
3상 200V 30A 50/60Hz
|
기계의 높이
|
2,700mm
|
|
|
1,650×1,861mm
|
|
|
3,150kg
|
|
|
여기
）0.5㎛이내
