- 4축CNC제어(동시3축제어)에 의한 윤곽형상,초정밀가공이 가능
- 숫돌자동깊이 베기 장치에 의해 초정밀연속가공이 가능
- 숫돌자동깊이 베기는 0.0001mm단위로 설정이 가능
- Z축은 다중 스트로크(stroke)설정이 가능
- 초고속도스핀들(spindle)에 의한 미소구멍의 가공이 가능
- 위치결정정밀도 x X·Y축0.002mm．
- 최소설정단위X·Y축0.0001mm．
C축 0.0001deg．
- 윤곽정밀도 0.003mm/
 100mm．
- 세라믹크(ceramics),유리,초경가공가능
- 각축의 접동면은 더블（double）V구조로 SK33,열처리,강성및 내구성에 뛰여나고 있다.
- 초정빌금형,초정밀캠(CAM)형상,초정밀윤곽형상,게이지(gage)류,초정밀부품등의 연마가공이 가능.
- 반도체관계의금형제조에 최적.
| 위치결정정밀도 |
|
X·Y·Z축 |
|
|
0.001mm
|
| 직각도 |
|
X·Y축 |
|
|
0.002mm
|
|
|
Z축 |
|
|
0.002mm
|
| 평행도 |
|
|
|
|
0.002mm |
| 윤곽 |
|
|
|
|
0.003mm/ 100mm |
명 칭
|
사 양
|
X축 스트로크(stroke)
|
450mm(좌우)
|
Y축 스트로크(stroke)
|
250mm(전후)
|
Z축 스트로크(stroke)
|
300mm(상하)
|
U축 스트로크(stroke)
|
6mm(자동추궁량)
38mm(수동조작편심량)
|
C축 스트로크(stroke)
|
360°
|
테이블(table)표면에서
스핀들 헤드(spindle head)섬단까지
|
100∼400mm
|
스핀들(spindle)중앙에서
칼럼(column)까지
|
243mm
|
테이블작업면크기
|
620×300mm
|
테이블의 최대적재중량
|
100kg
|
T수채（폭×개수×피치(pitch)）
|
12×3×80mm
|
|
|
1,000mm/min
40rpm
|
연마보냄(G01, G02, G03)
스피드(speed)
|
150mm/min (Max)
|
|
|
450mm/min
30rpm
|
| 핸들(handle)보냄(1눈금) |
X·Y축 |
|
C축 |
|
U축 |
|
Z축 |
|
0.01, 0.001, 0.0001mm
0.01, 0.001, 0.0001deg
0.01, 0.001, 0.0001mm
0.1, 0.01, 0.001mm
|
연마구멍경
|
0.5∼50.0
（10숫돌사용시)
|
C축 연속회전속도（20rpm매）C축
|
280rpm (Max)
|
고속 Air spindle회전수
|
30,000∼40,000rpm FL-400
60,000∼70,000rpm FL-650
110,000∼120,000rpm FL-1200
150,000∼200,000rpm FL-1500
|
전 원
|
3상 200V 30A 50/60Hz
|
기계의 높이
|
2,700mm
|
|
|
1,650×1,850mm
|
|
|
3,050kg
|
|
|
|
|

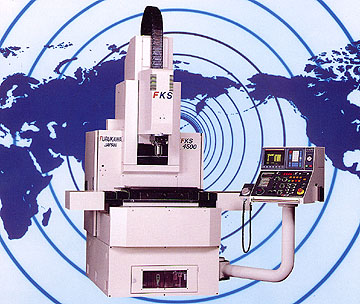

●《보급형》초정밀CNC다스림도구염마반
●현격한 차이 연속가공이 가능
●초고속스핀들(spindle)200,000회전
●다양한 고정밀도연마가공을 가능하게 하는 뛰여난 제어.
↑클릭하면 최대사진이 표시합니다.

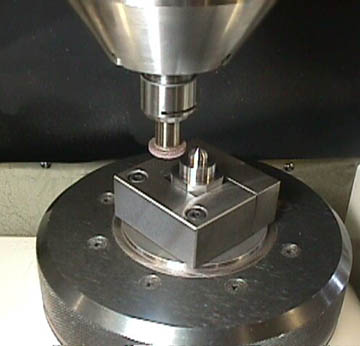

■윤곽형상가공

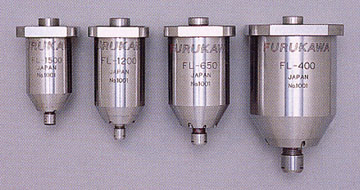

■고속 스핀들에어터빈(spindle air turbine)
|
