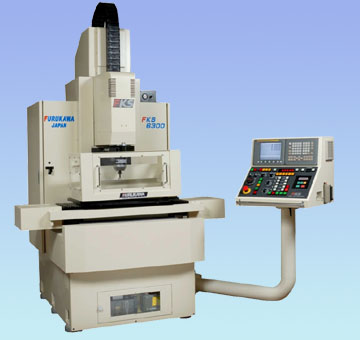

5軸CNC制御（同時4軸制御）による輪郭形状の高能率、円錐・垂直の超精密加工ができます。 球面・凹凸研削加工が容易にできます。 砥石自動切り込み装置により、超精密連続加工ができます。 Z軸はプログラムによる多重ストローク設定ができ、底面研削加工も容易に行えます。 セラミック、ガラス、超硬加工ができます。 各軸の摺動面は、SKS3、焼入れ焼戻し、ラップ仕上による優れた耐久性。 機械本体　W1,680×D2,205×H2,700　重量3,150kg 超精密金型、超精密カム形状、各種曲線形状、各種レンズ、ゲージ類、超精密部品等の研削加工が可能。 　位置決め精度 X・Y・Z軸 0.001mm 　直角度 X・Y軸 0.002mm Z軸 0.002mm 　平行度 0.002mm 　輪郭 0.0025mm/Φ100mm 名　称 仕　様 X軸ストローク 450mm（左右） Y軸ストローク 250mm（前後） Z軸ストローク 300mm（上下） U軸ストローク 6mm（自動切込み量） 38mm（手動操作偏芯量） C軸ストローク 360° テーブル上面より スピンドルヘッド先端まで 100〜400mm スピンドル中心よりコラムまで 243mm テーブル作業面の大きさ 620×300mm テーブルの最大積載重量 100kg T溝（幅×本数×ピッチ） 12×3×80mm 早送り（G00）スピード X・Y・Z軸 C軸 A軸 1,000mm/min 40rpm 40rpm（オプション） 研削送り（G01, G02, G03) スピード 150mm/min (Max) 手動送り（JOG） X・Y・Z軸 C軸 A軸 450mm/min 30rpm 30rpm（オプション） ハンドル送り（1目盛） X・Y・Z軸 C軸 U軸 0.01, 0.001, 0.0001mm 0.01, 0.001, 0.0001deg 0.01, 0.001, 0.0001mm 研削穴径 0.5〜50.0　(10砥石使用時） C軸連続回転速度（20rpm毎）C軸 280rpm (Max) 高周波スピンドル回転数 （無段変速） 30,000〜60,000rpm（標準） 6,000〜24,000rpm（オプション） 6,000〜36,000rpm（オプション） 60,000〜80,000rpm（オプション） 電源 3相　200V　30A　50/60Hz 機械の高さ 2,700mm 所要床面積 機械本体 1,650×1,861mm 重量 機械本体 3,150kg		超精密スピンテーブルは　こちら

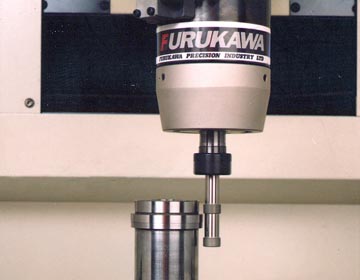

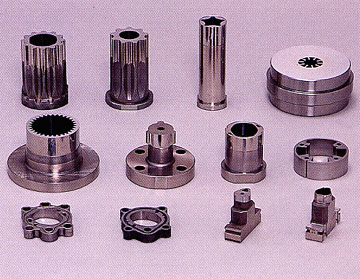

		●生産性の向上を計った連続同時4軸自動運転が可能 ●多様な高精度研削加工を可能にする優れた制御 　↑クリックすると拡大写真を表示します ◆世界初・新しい研削工法、2段砥石を実現 ■加工品

---

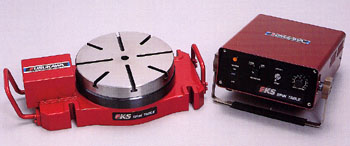

■特徴 超精密ラウンド、内径、外径、平面及びテーパ、球形状等の高精度研削加工が可能となります。 ロータリー研削により高能率、防水対策により研削水の使用可能、真円度及び平面度・平行度の高精度を実現します。 精度 真円度 （150）0.5μm以内 テーブル上面の振れ 0.5μm以内 テーブル上面と取付面の平行度 1.0μm以内 回転テーブル 材質：SK-3 処理：HRC50〜55（SK-3）焼入れ焼戻し

■仕様 大きさ 回転テーブル直径 250mm 本　体 500mm×256mm×120mm コントロールボックス 300mm×250mm×110mm 重　量 本　体 コントロールボックス 60kg 6kg T溝（幅×本数） 8.5mm×8 許容積載重量 50kg 回転数 0rpm〜150rpm（左右無段階調整） 電　源 AC　100V　50/60Hz モーター出力 120W ■CNC治具研削盤に搭載■ ■平面研削盤に搭載■
